Importancia y Aplicaciones de la Inspección Visual como Técnica en Ensayos No Destructivos para el Sector Industrial en Gas y Petróleo

La inspección visual es una de las técnicas más fundamentales y ampliamente utilizadas en los Ensayos No Destructivos (END). En el sector industrial, particularmente en las industrias de gas y petróleo, su aplicación resulta crucial para garantizar la integridad y seguridad de las infraestructuras. A pesar de su simplicidad, la inspección visual es una herramienta poderosa que, cuando se utiliza correctamente, puede prevenir fallos catastróficos y asegurar el cumplimiento de normas estrictas. En este artículo, exploraremos en profundidad la importancia y las diversas aplicaciones de la inspección visual en el sector de gas y petróleo.

¿Qué es la Inspección Visual?

La inspección visual es un método no destructivo que implica la observación directa de una pieza, estructura o material con el fin de identificar defectos superficiales o irregularidades. Este proceso puede realizarse a simple vista o con la ayuda de herramientas como lupas, boroscopios, cámaras, y más recientemente, drones. El objetivo es detectar cualquier anomalía que pueda comprometer la seguridad o funcionalidad de un componente o material.

Fundamentos de la Inspección Visual

Los principios de la inspección visual se basan en la observación detallada, el uso de luz adecuada y el conocimiento profundo de los estándares de calidad. Es esencial que el inspector esté bien entrenado y cuente con una aguda percepción para identificar defectos que, aunque pequeños, puedan evolucionar en problemas mayores si no se abordan a tiempo.

Ventajas de la Inspección Visual en el Sector Industrial

La inspección visual ofrece múltiples ventajas que la hacen indispensable en el sector industrial, especialmente en industrias de alto riesgo como el gas y el petróleo.

Costo-efectividad

Una de las mayores ventajas de la inspección visual es su rentabilidad. En comparación con otras técnicas de END, la inspección visual no requiere de equipos costosos ni procesos complejos, lo que la convierte en una opción asequible para la detección inicial de defectos.

Sencillez y Rapidez

Otra ventaja significativa es la simplicidad y rapidez con la que se puede realizar una inspección visual. En muchos casos, una inspección visual preliminar puede completarse en cuestión de minutos, permitiendo a los inspectores tomar decisiones rápidas sobre la necesidad de procedimientos adicionales directamente en instalaciones in situ.

Detección Temprana de Defectos

La inspección visual es crucial para la detección temprana de defectos superficiales, como grietas, corrosión o deformaciones, que podrían evolucionar en fallos estructurales si no se reparan a tiempo. Esto es especialmente importante en la industria del gas y petróleo, donde la seguridad es una prioridad, aquí es donde radica la gran importancia de la técnica de Inspección Visual como parte de los procedimientos en operaciones de mantenimiento predictivo y preventivo, para el mantenimiento de activos.

Aplicaciones de la Inspección Visual en Gas y Petróleo

En las industrias de gas y petróleo, la inspección visual es una técnica esencial para mantener la integridad de las instalaciones y asegurar el cumplimiento de las normativas.

Inspección de Soldaduras

Las soldaduras en tuberías y estructuras metálicas son áreas críticas que requieren una inspección visual regular. La identificación de poros, fisuras o cualquier otro defecto en las soldaduras es fundamental para prevenir fugas o fallos estructurales.

Evaluación de Corrosión

La corrosión es un enemigo común en la industria del gas y petróleo. La inspección visual permite identificar zonas corroídas en tuberías, recipientes y otras estructuras, lo que es vital para tomar medidas preventivas antes de que ocurra un fallo.

Inspección de Recipientes a Presión

Los recipientes a presión, utilizados para almacenar gases o líquidos a alta presión, requieren un control de calidad riguroso. La inspección visual es la primera línea de defensa para detectar defectos superficiales que podrían comprometer la integridad de estos recipientes.

Procedimiento de Inspección Visual

Para llevar a cabo una inspección visual efectiva, es necesario seguir un procedimiento bien definido que garantice que todos los aspectos críticos sean revisados minuciosamente. En el sector industrial de Gas y Petróleo, estos procedimientos deben estar elaborados cumpliendo con los códigos y normativas aplicables, como las normas ASME, API, ASTM y AWS. Los procedimientos de inspección deben regir los fundamentos técnicos del proceso de ensayo, especificaciones, asi como los criterios de aceptación en función de los equipos a inspeccionar.

Preparación del Área a Inspeccionar

Antes de iniciar una inspección visual, es fundamental preparar adecuadamente el área a inspeccionar. Esto incluye la limpieza de la superficie para eliminar suciedad, óxido o cualquier otra obstrucción que pueda ocultar defectos. En equipos como Recipientes a presión la preparación del área es fundamental, el personal debe y deberá contar con superficies limpias, buena ventilación y una excelente iluminación para un buen proceso de evaluación de discontinuidades.

Herramientas y Equipos Necesarios

Aunque la inspección visual puede realizarse a simple vista, existen herramientas que pueden mejorar la precisión y alcance de la inspección.

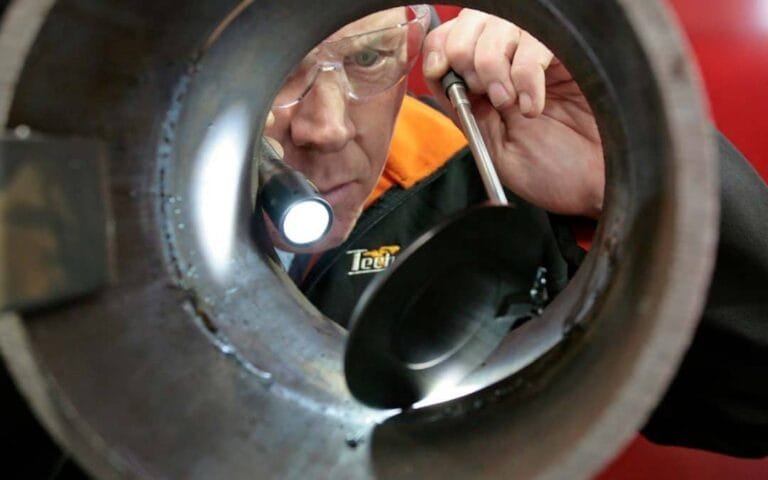

Uso de Lupas y Boroscopios

Las lupas son útiles para ampliar la vista de pequeños defectos, mientras que los boroscopios permiten la inspección de áreas de difícil acceso, como el interior de tuberías o cavidades cerradas, es indispensable contar con diversos equipos y auxiliares como lupas de diversos aumentos.

Cámaras y Drones para Inspección

En instalaciones de gran escala, como plantas de procesamiento de gas y petróleo, el uso de cámaras y drones se está convirtiendo en una práctica común. Estas tecnologías permiten la inspección de áreas que serían inaccesibles o peligrosas para los inspectores.

Normativas y Estándares en la Inspección Visual

La inspección visual no es simplemente un proceso rutinario; debe cumplir con una serie de normativas y estándares internacionales que aseguran que la inspección se realice de manera uniforme y con la calidad requerida.

La Inspección Visual es una técnica clave en los Ensayos No Destructivos (END), especialmente en la industria de gas y petróleo. Para asegurar que estas inspecciones se realicen de manera efectiva y cumplan con los estándares de calidad, existen varias normas y códigos internacionales aplicables. A continuación, se mencionan algunos de los más relevantes:

1. ASME BPVC (American Society of Mechanical Engineers Boiler and Pressure Vessel Code)

  • Sección V – Ensayos No Destructivos: Esta sección del código ASME BPVC incluye directrices para la inspección visual, cubriendo los procedimientos, requisitos de equipos, y la calificación del personal. Es fundamental para la inspección de calderas, recipientes a presión, y componentes relacionados.

2. API (American Petroleum Institute)

  • API 510 – Inspección, Reparación, Alteración y Re-Rating de Recipientes a Presión: Proporciona directrices para la inspección visual de recipientes a presión en la industria del petróleo.
  • API 570 – Inspección de Tuberías Metálicas: Específicamente relevante para la inspección de tuberías, este código cubre los procedimientos de inspección visual y otros ensayos.
  • API 653 – Inspección de Tanques de Almacenamiento: Detalla los requisitos para la inspección de tanques de almacenamiento, incluyendo la inspección visual de sus componentes.

3. ISO (International Organization for Standardization)

  • ISO 17637 – Ensayos No Destructivos de Soldaduras – Inspección Visual de Soldaduras Fusionadas: Esta norma internacional establece los requisitos para la inspección visual de soldaduras, siendo de gran relevancia en la industria del gas y petróleo, donde las soldaduras son un componente crítico.
  • ISO 9712 – Ensayos No Destructivos – Calificación y Certificación del Personal de END: Aunque abarca todas las técnicas de END, esta norma también establece los requisitos para la calificación y certificación del personal que realiza inspecciones visuales.

4. AWS (American Welding Society)

  • AWS D1.1 – Código de Soldadura Estructural – Acero: Este código de la AWS incluye directrices sobre la inspección visual de soldaduras en estructuras de acero, aplicable a muchas instalaciones en la industria del gas y petróleo.

5. ASTM International (American Society for Testing and Materials)

  • ASTM E165 – Práctica Estándar para Pruebas de Inspección Visual con Líquidos Penetrantes: Proporciona directrices para la inspección visual cuando se combina con líquidos penetrantes, aplicable a componentes en la industria de gas y petróleo.
  • ASTM E1145 – Práctica para la Inspección Visual de Componentes Industriales y Soldaduras: Esta práctica específica establece los procedimientos para llevar a cabo inspecciones visuales de soldaduras y otros componentes en aplicaciones industriales.

Normas Internacionales

En la industria del gas y petróleo, la inspección visual debe cumplir con normativas internacionales como las de la Organización Internacional de Normalización (ISO), la American Petroleum Institute (API), y otras entidades reguladoras. Estas normas establecen los criterios de aceptación y rechazo para los defectos identificados, asegurando que las inspecciones se realicen bajo un marco de referencia estandarizado.

Cumplimiento de Normas y Certificaciones

Cumplir con estas normativas no solo es crucial para garantizar la seguridad, sino que también es un requisito para obtener certificaciones de calidad, que son esenciales para operar en la industria del gas y petróleo. Las empresas que no cumplen con estas normativas se arriesgan a enfrentar sanciones, interrupciones en la operación, o incluso el cierre de instalaciones.

Inspección Visual de Recipientes a Presión

Desafíos y Limitaciones de la Inspección Visual

Aunque la inspección visual ofrece muchas ventajas, también tiene sus desafíos y limitaciones que deben ser considerados para asegurar que la técnica se utilice de manera efectiva.

Limitación en la Detección de Defectos Internos

Una de las principales limitaciones de la inspección visual es su incapacidad para detectar defectos internos que no son visibles en la superficie. Esto significa que, aunque la inspección visual puede identificar una gran cantidad de problemas, no puede reemplazar la necesidad de otras técnicas de END que permiten una evaluación más profunda.

Dependencia del Inspector

La eficacia de una inspección visual depende en gran medida de la habilidad y experiencia del inspector. La interpretación de los resultados es subjetiva, y un defecto podría ser pasado por alto si el inspector no tiene la formación adecuada o si las condiciones de iluminación y acceso no son óptimas.

Futuro de la Inspección Visual en el Sector Industrial

El futuro de la inspección visual en el sector industrial, particularmente en la industria del gas y petróleo, está marcado por la integración de nuevas tecnologías y la automatización, lo que promete mejorar tanto la precisión como la eficiencia de las inspecciones.

Integración con Otras Técnicas de END

Una tendencia creciente es la integración de la inspección visual con otras técnicas de Ensayos No Destructivos. Por ejemplo, la combinación de la inspección visual con ultrasonidos o radiografía permite una evaluación más completa de la integridad de las estructuras, cubriendo tanto los defectos superficiales como los internos.

Automatización y Nuevas Tecnologías

La automatización es otra área en la que la inspección visual está evolucionando. Con la introducción de sistemas automatizados y la inteligencia artificial, las inspecciones visuales pueden ser realizadas con mayor precisión y consistencia. Drones equipados con cámaras de alta resolución y sistemas de análisis de imágenes son solo el comienzo de lo que podría convertirse en un estándar en la industria del gas y petróleo.

Conclusión

La inspección visual sigue siendo una técnica invaluable en los Ensayos No Destructivos, especialmente en la industria del gas y petróleo, donde la seguridad y la eficiencia son esenciales. Aunque tiene sus limitaciones, su simplicidad, costo-efectividad y capacidad para detectar defectos superficiales la convierten en una herramienta indispensable. Con la integración de nuevas tecnologías y la combinación con otras técnicas de END, la inspección visual continuará desempeñando un papel crucial en la prevención de fallos y en la mejora continua de las prácticas industriales.

H2: Preguntas Frecuentes (FAQs)

1. ¿Qué es la inspección visual en los Ensayos No Destructivos?

La inspección visual es un método de Ensayo No Destructivo que consiste en observar directamente una pieza o estructura para identificar y evaluar indicaciones superficiales o irregularidades sin dañar el material o equipo inspeccionado, el ensayo se realiza bajo una buena capacitación en procesos de evaluación por Defectologia en materiales y bajo especificaciones y normativas que rigen las industrias en materia de Ensayos No Destructivos.

¿Cuáles son las principales ventajas de la inspección visual en la industria del gas y petróleo?

Las principales ventajas son su costo-efectividad, simplicidad, rapidez, y su capacidad para detectar defectos superficiales de manera temprana, lo que ayuda a prevenir fallos mayores. En el sector de la industria de Gas y Petróleo las implicaciones de seguridad son de índole primordial tanto para la protección del personal, protección de activos y también para el medio ambiente, por lo tanto estas operaciones son vigiladas, reguladas y siempre auditadas por organismos nacionales e internacionales, por lo tanto los Ensayos No Destructivos destacan en este sector.

¿Cuál es la importancia de la capacitación y calificación en Inspección Visual en la industria de Gas y Petróleo?

La capacitación y calificación en Inspección Visual son fundamentales en la industria de gas y petróleo debido a la naturaleza crítica de las operaciones y la necesidad de garantizar la integridad de los equipos y las instalaciones. Un inspector visual calificado posee el conocimiento técnico y la experiencia práctica necesaria para identificar defectos y anomalías que podrían comprometer la seguridad, la eficiencia operativa y la conformidad con las normas internacionales. Sin una adecuada capacitación y certificación, los riesgos de fallos en los equipos y accidentes aumentan significativamente, lo que podría resultar en graves consecuencias económicas y ambientales.
